3、在安装伸缩缝时,下缝前应认真检查槽内预埋钢筋，若发现裂缝或折断，位置不当或间隙过大，必须采取补救措施。要保证沿缝方向每米范围内至少有1根预埋钢筋与毛勒伸缩缝的锚环牢固焊接。应该认真检查质量，若发现变形或两钢梁间距不一致时，应进行修整。必要时，还应根据安装时的环境温度调整毛勒伸缩缝的钢梁间距。应将F型伸缩装置缓缓放入槽内，使缝中心线与实际预留缝中心线相重合，偏差不得超过10mm，同时使钢边梁内边保持垂直。就位后，应根据纵、横坡和标高调整其钢梁顶面比相邻沥青混凝土路面低1～2mm，不得超出路面标高。
4、在焊接先点焊部分预埋钢筋和锚环钢筋，临时固定其位置。经检查符合质量要求后方可将锚环钢筋与预埋钢筋焊牢，之后，即可拆除F型伸缩缝的装配夹具。5、对于立模、浇混凝土立模应注意模板密封，切忌水泥浆漏入支撑箱，影响支承部件和控制系统的正常工作，浇筑混凝土之前，在锚环内应插入一定数量纵向钢筋；在钢边梁水平肢上加铺一层钢筋网；在支撑箱底板上设置双层防震钢网。应采用低收缩、快硬、早强混凝土，其标号不得低于上部结构混凝土标号，特别注意锚板、锚环及横梁支撑箱下面的混凝土密实，在混凝土养护期内，禁止一切车辆通行。

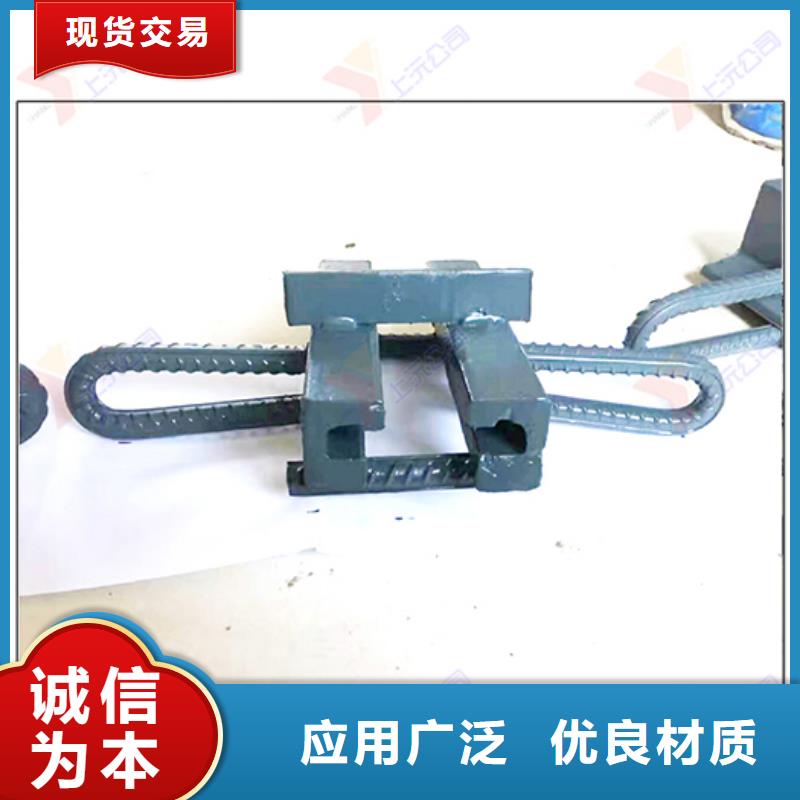

GQF-L型伸缩缝是产品适用于大流量交通地段的公路、城市桥梁、高架道路与立交工程。GQF-L型伸缩缝由一条整长的橡胶密封条，一组刚质边梁及锚固件组成。钢质边梁内侧带有能固定橡胶密封条的沟槽。焊固在钢梁外侧的锚固件，与梁端预埋钢筋相焊接，浇筑高强度混凝土过渡后，同梁体连接可靠，具有与桥面接合平顺，密封止水、伸缩灵活，行车平稳，使用寿命长的特点。使用于伸缩量0～80mm的桥梁。单组式伸缩缝主要材料：钢质边梁：采用16Mn的钢轧制，部面呈c形。橡胶密封条：采用氯丁橡胶制造，具有良好的耐老化、耐挠性能。固锚件：有锚栓、锚环、锚板结构三种，设计工程师可根据桥面板设计厚度选用，间距一般为20cm，本厂也可根据设计工程师特定设计制造。选定伸缩缝规格尺寸选定伸缩缝的规格尺寸与使用寿命关系很大，在设计时应考虑足够的伸缩富余量。当桥梁位移方向与伸缩缝中心线正交时，选用伸缩缝规格比较容易，但桥梁位移方向与伸缩缝中心斜交时，须分解成平行与垂直于中心线的两个矢量，选用伸缩缝规格取决于两个矢量当中的一个。与接缝平行的矢量：△Lp=△L.cosβ；与接缝垂直的矢量：△Lr=△Lr.sinβ式中：表示桥梁位移的总变形量；为位移方向与接缝方向的交角β=45゜ ∽135°△Lr是选用伸缩缝规格的依据， △Lp的变形一般由橡胶密封条的水平错动老完成，对伸缩缝的选用无太大的影响。
桥梁伸缩缝的型号主要有：GQF-C、GQF-F、GQF-Z、GQF-E、GQF-L型、GQF-RG型、GQF-MZL型钢桥梁伸缩缝,它是采用热轧整体成型的异型钢材设计的桥梁伸缩缝装置，及SSF梳型钢板伸缩缝、RB多向变位伸缩缝，钢板型伸缩缝系列的伸缩缝装置。其中GQF-C型、GQF-F型、GQF-Z型、GQF-E型、GQF-L型伸缩缝适用于伸缩量80mm以下的的桥梁接缝。GQF-MZL型是由边梁、中梁、横梁和连动机构组成的模数式桥梁伸缩装置，适用于伸缩量80mm-1200mm的大中跨度桥梁产品代号及.以GQF-C60、GQF-F80、GQF-MZL480、GQF-C60(NR)、GQF-F80(CR)桥梁伸缩缝为例GQF为交通行业标准规定的伸缩缝装置代号.型式代号:-MZL表示模数式、直梁连杆链条型:(C、Z、F、L、)表示异型钢材的形状;数字表示伸缩装置位移量:0-1200mmNR和CR表示橡胶种类:NR表示天然橡胶、CR表示氯丁橡胶。组合式伸缩缝：由橡胶板和钢托板组合而成，适用于伸缩量≤12Omm的普通公路桥梁工程。
上沅工程技术有限公司长期生产销售 安康球形钢支座、等多种型号产品，上沅工程技术有限公司一直坚持“诚信合作，共同发展”的经营理念，始终保持无缝钢管价格合理，欢迎您的来电，我们将竭尽全力为您服务！
E型桥梁伸缩缝：整条采用氯丁或三元乙丙橡胶制作，具有良好的耐老化、耐曲挠性能。适应桥梁梁端 水平、横向、竖向变形，伸缩阻力极小。钢质边梁采用 16Mn 精轧而成，锚固板及Φ16锚固筋具有良好的机械性能。作用于边梁上的车辆冲击力，通过锚固构件均衡的传递到梁体上，有很长的使用寿命。当工程施工单位在安装时，一旦发生碰撞变形，很难修复为合格产品，所以在安装的全过程中，一定要采取措施保护，严禁任何车辆通过。一定要精心操作。如果出现现场不易调整，所以对成品检查一定要认真、仔细。不合格不可运至现场。在安装前，要与设计图和现场核对位置、尺寸无误后，再稳放入预留槽。要将桥上各接缝处缝隙一定要用聚苯乙烯泡沫板塞严，防止浇注保护带混凝土时灌入，使缝失效。同时，也不可将装置内灌进混凝土，以免更换V形象胶带时受阻。在保护带混凝土浇筑后，前7-8日一定要及时洒水养护，以利强度增长和防止裂缝出现。
